产品详情
基本性能：

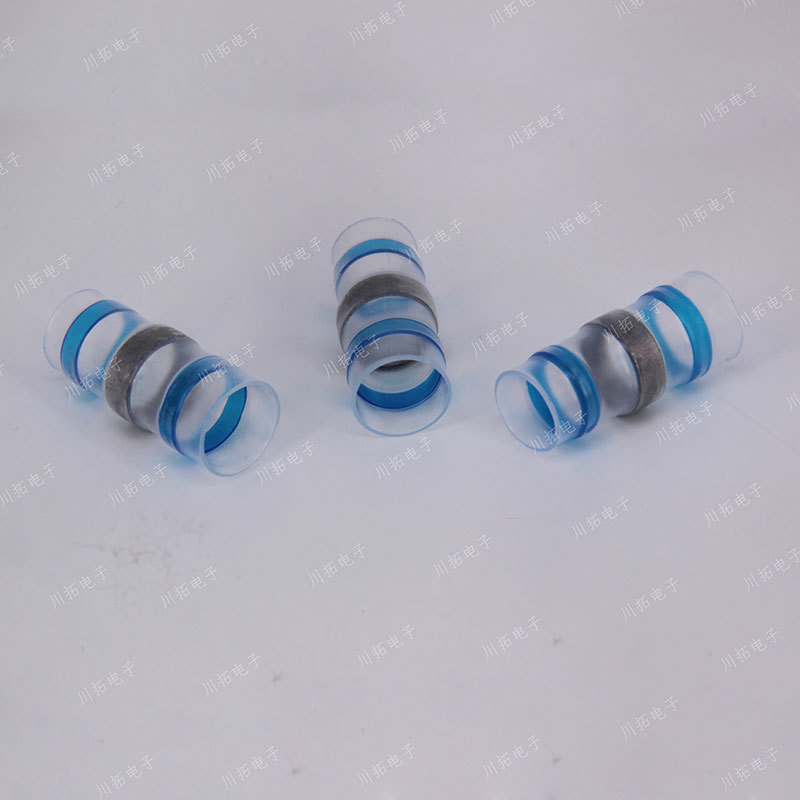

材质：透明热缩密封护套和中置低温焊锡预制件；
收缩比率：2：1；
开始收缩温度：80℃；
完全收缩温度：155℃；
连续工作温度：-55℃～125℃。
性能特点：
透明绝缘套管提供封装、可检测性、应力消除和绝缘性；
密封护管内置预焊焊料预制件提供受控的焊接过程工艺；
密封护管两端内置的密封环提供温度指示功能，仅当待连接的表面达到正确的焊接温度时，该环才会熔化显示出明显的颜色变化，从而确保正确的焊接连接；
一体式设计，安装方便，安装成本低；
可选的预装接地线提供方便和易于安装。
应用领域：
电子、汽车、航空和轨道交通；
性能标准：
|
测试项目 |
指标要求 |
测试方法 |
|
密封护套 |
|
|
|
低温焊锡预制件 |
155℃/完全熔解 |
热风枪加热 |
|
绝缘耐压和击穿电压 |
2.5KV／60s不击穿 |
ASTMD2671 |
|
体积电阻率 |
1012Ω·cm（min） |
ASTMD876 |
|
吸水率 |
＜0.1% |
ISO2 |
|
密封胶环软化点 |
100±5℃ |
ASTMDE8 |
|
剥离强度（PE） |
40NB/cm |
DIN30672 |
|
铜稳定性 |
无腐蚀 |
ASTMD2671 |
|
抗霉菌性 |
≤2 |
ISO846 |
|
防水等级 |
IP67 |
IP67 |
规格尺寸（单位：毫米）：
|
产品编码 |
产品尺寸 |
胶环、焊锡预制件 |
适用电缆范围 |
胶环标色 |
||
|
最小内径（ΦA） |
最小长度（L） |
最小内径（ΦA） |
AWG |
mm2 |
|
|
|
KBBS-01 |
1.7 |
26 |
1.7 |
24～26 |
0.25～0.34 |
白 |
|
KBBS-02 |
2.7 |
40 |
2.7 |
18～22 |
0.5～1.0 |
红 |
|
KBBS-03 |
4.5 |
40 |
4.5 |
14～16 |
1.5～2.5 |
蓝 |
|
KBBS-04 |
6.0 |
40 |
6.0 |
10～12 |
4.0～6.0 |
黄 |
|
KBBS-05 |
7.0 |
40 |
7.0 |
6.0～10 |
4.0～8.0 |
灰 |
|
KBBS-06 |
9.0 |
40 |
9.0 |
4.0～10 |
6.0～14.0 |
蓝 |
|
KBBS-07 |
10.7 |
40 |
10.7 |
6.0～10 |
6.0～14.0 |
蓝 |
|
KBBS-08 |
13.0 |
46 |
13.0 |
4.0～8.0 |
8.0～22.0 |
蓝 |
