基本性能：
材质：氟聚合物热缩密封护套，铜镀锡/镀镍压接端子；
开始收缩温度：140℃；
完全收缩温度：170℃；
连续使用温度：-55℃～+150℃
性能特点：
质量轻、体积小、易安装；
压接导线和密封防浸渍同时完成；
阻燃、耐高温、耐摩擦和防化学腐蚀；
连接固牢、环境密封，可防止液体渗透耐导致的渗漏。
应用用途：
对节省空间和环境密封要求高的场合；
航天航空和需要承受飓风和高度潮湿的环境；
需要耐液压油、航空燃料和润滑油的环境。
规格尺寸：
单位：毫米
|
产品编码 |
颜色标志 |
适用范围 |
|
|
|
|
导体截面积 |
线号 |
|
CT-WSS-436-36/82 |
红 |
0.15～0.75 |
26～20 |
|
CT-WSS-436-37/83 |
蓝 |
0.39～1.34 |
20～16 |
|
CT-WSS-436-38/84 |
黄 |
0.95～3.37 |
18～12 |
|

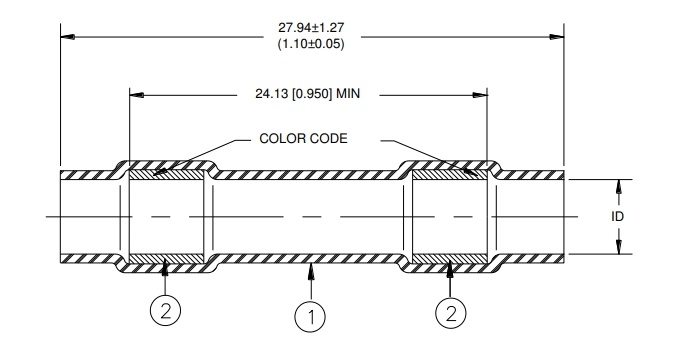

密封护套编码 |
胶环色标 |
总长度 |
最小内径 |
|
KST-436-0096 |
红+透明 |
27.94±1.27 |
2.16 |
|
KST-436-0097 |
蓝+透明 |
27.94±1.27 |
2.79 |
|
KST-436-0098 |
黄+透明 |
27.94±1.27 |
4.32 |
|

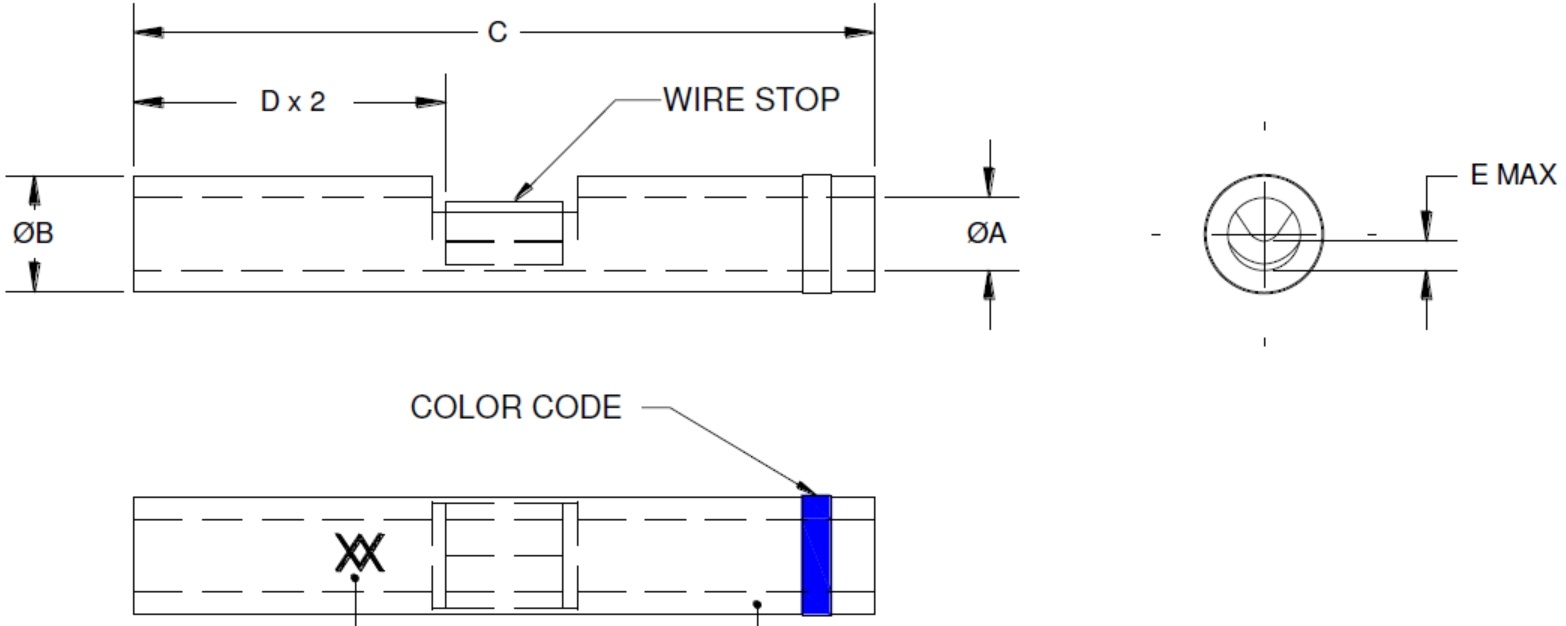

压接端子编码 |
色标 |
尺寸（毫米） |
||||
|
|
|
A |
B |
C |
D |
E |
|
D-36-06 |
红 |
1.14～1.33 |
1.91～2.03 |
12.45～12.95 |
5.72～6.22 |
0.40 |
|
D-37-08 |
蓝 |
1.61～1.77 |
2.55～2.71 |
14.35～14.86 |
6.60～7.11 |
0.50 |
|
D-38-08 |
黄 |
2.46～2.65 |
3.72～3.92 |
14.35～14.86 |
6.60～7.11 |
1.30 |
|

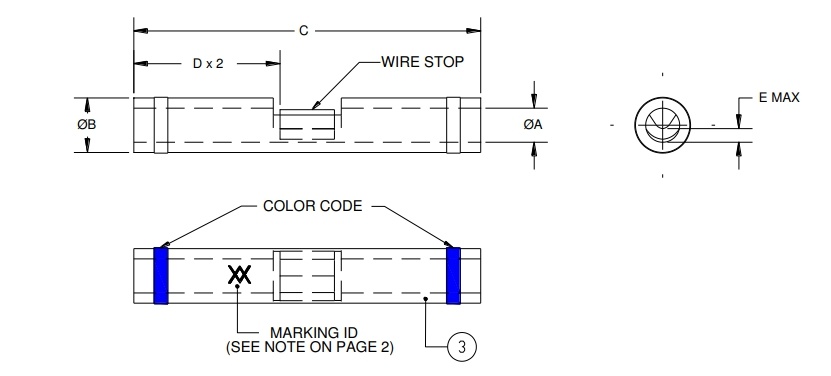

压接端子编码 |
色标 |
尺寸（毫米） |
||||
|
|
|
A |
B |
C |
D |
E |
|
D-82-02 |
红 |
1.14～1.33 |
1.91～2.03 |
12.45～12.95 |
5.72～6.22 |
0.40 |
|
D-83-03 |
蓝 |
1.61～1.77 |
2.55～2.71 |
14.35～14.86 |
6.60～7.11 |
0.50 |
|
D-84-04 |
黄 |
2.46～2.65 |
3.72～3.92 |
14.35～14.86 |
6.60～7.11 |
1.30 |
